캡처보드 블랙아웃(검은 화면) 완벽 해결 가이드: HDCP부터 OBS 설정까지

디지털 비디오 스트리밍이나 게임 녹화를 위해 캡처보드를 세팅해 본 분이라면 누구나 한 번쯤 겪는 치명적인 오류가 있습니다. 바로 화면이 새까맣게 먹통이 되는 '블랙아웃(Blackout)' 현상입니다.



단순히 "선을 뺐다 꽂아보세요" 수준의 팁으로는 해결되지 않는 경우가 많습니다. 비디오 소스 기기에서 캡처 장비로 이어지는 데이터 스트림은 케이블, 통신 규격, 암호화 차단, 운영체제(OS)의 권한 등이 복잡하게 얽힌 다층적 구조를 통과하기 때문입니다.

오늘은 단 하나의 노드에서라도 병목이나 충돌이 생기면 발생하는 이 캡처보드 블랙아웃 현상의 근본적인 원인과 하드웨어 및 소프트웨어를 아우르는 종합 최적화 전략을 정리해 드립니다.

1. HDCP 프로토콜: 저작권 보호가 만든 '의도된' 신호 차단

가장 원초적으로 직면하는 블랙아웃의 원인은 HDCP(고대역폭 디지털 콘텐츠 보호) 규격에 의한 능동적 신호 차단입니다.

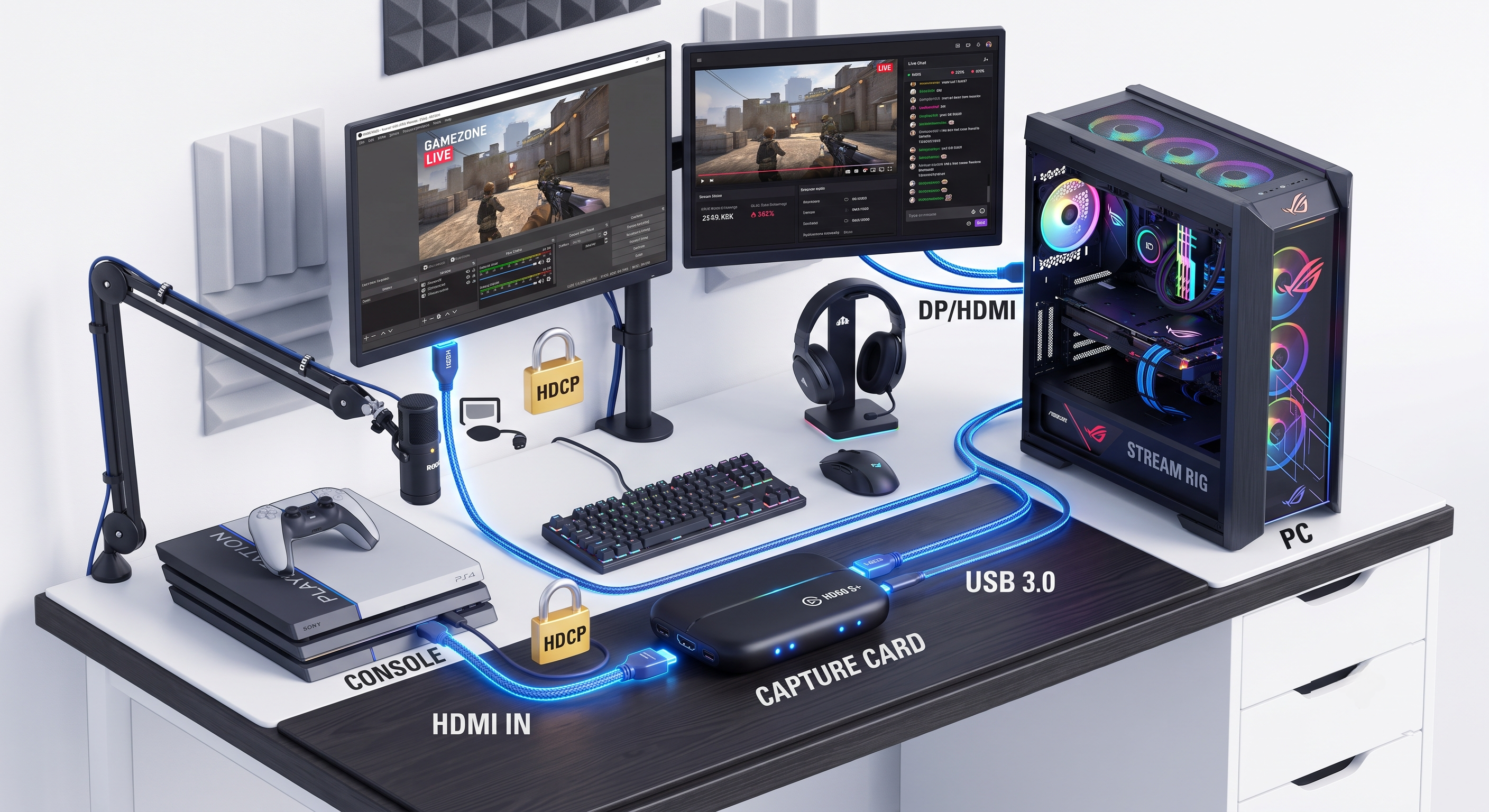

소스 기기(송신부)와 디스플레이(수신부)는 HDMI로 연결될 때 DDC 채널을 통해 서로 유효한 기기인지 확인하는 '핸드셰이크(Handshake)' 과정을 거칩니다. 문제는 불법 복제를 막기 위해 대부분의 상업용 캡처보드는 HDCP 복호화 기능을 억제한 채 출시된다는 점입니다. 이로 인해 신호를 해독하지 못하고 검은 화면만 렌더링됩니다.

• 최신 콘솔(PS4, PS5)의 대처법: 콘솔 시스템 설정에서 HDCP 활성화(Enable HDCP) 체크를 해제하면 1차적인 해결이 가능합니다. 단, 넷플릭스 등 DRM이 걸린 미디어 시청은 불가능해집니다.
• 구형 콘솔(PS3)의 우회법: 미디어와 게임이 결합되어 HDCP를 끌 수 없는 기기는 하드웨어적인 우회가 필요합니다. 특정 1:2 HDMI 분배기(스플리터)를 활용하여 정규 디스플레이와 먼저 핸드셰이크를 성사시킨 뒤, 캡처보드를 두 번째 포트에 연결해 해독된 신호를 우회 전송하는 비표준 토폴로지를 구성해야 합니다.

2. USB 버스 대역폭의 한계와 병목 현상

HDCP 문제가 해결되었더라도, 캡처보드에서 PC로 데이터를 전송하는 USB 인터페이스의 대역폭(Bandwidth)이 부족하면 패킷 드롭이 발생하여 블랙아웃으로 직결됩니다.

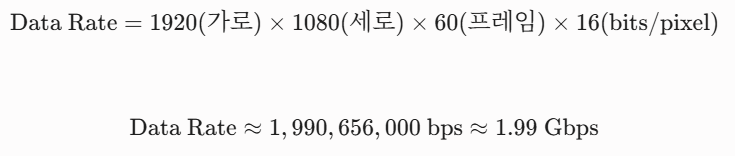

압축되지 않은 원본 비디오 스트림은 어마어마한 대역폭을 요구합니다. 예를 들어 1080p 해상도에서 60fps 무손실 YUY2 포맷의 데이터 요구량은 다음과 같습니다.

🔌 USB 규격별 실효 대역폭과 한계점

마케팅 명칭	공식 규격 명칭	이론적 최대 대역폭	지원 한계 및 권장 스트림
USB 2.0 High-Speed	USB 2.0	480 Mbps	720p 30fps 또는 고압축 1080p
USB 3.0 SuperSpeed	USB 3.2 Gen 1x1	5 Gbps	1080p 60fps (무손실) 또는 4K 30fps
USB 3.1 SuperSpeed+	USB 3.2 Gen 2x1	10 Gbps	4K 60fps (NV12 / MJPEG 압축 시 원활)
USB 3.2 True High	USB 3.2 Gen 2x2	20 Gbps	4K 60fps 4:4:4 풀컬러 무손실 지원

이론상 5Gbps인 USB 3.0 포트에 연결해도 통신 오버헤드를 제외하면 실제 실효 대역폭은 2Gbps 남짓입니다. 1080p60 영상 하나만으로도 대역폭이 포화 상태에 이릅니다.

• 포트 분산 및 확장: 웹캠과 캡처보드를 동일한 메인보드 허브에 꽂지 마세요. 트래픽 과부하 시 시스템이 기기 신호를 강제로 끊어버립니다. 다중 장비를 쓴다면 전용 호스트 컨트롤러 칩셋을 탑재한 PCIe USB 확장 카드 도입을 권장합니다.
• 포맷 타협: 대역폭 물리적 한계를 넘을 수 없다면 OBS 설정에서 비디오 출력 형식을 'YUY2'에서 데이터가 가벼운 'NV12' 또는 'MJPEG'으로 변경하세요.
• 전원 관리 정책 해제: Windows의 'USB 선택적 절전 모드'가 캡처보드를 유휴 상태로 오인해 전원을 끊을 수 있습니다. 장치 관리자에서 해당 옵션을 반드시 해제하세요.

3. HDMI 신호 무결성과 EDID 핸드셰이크 오류

소프트웨어나 대역폭 문제가 아니라면 물리적인 케이블의 신호 감쇠나 디스플레이 식별(EDID) 충돌을 의심해야 합니다.

1. 케이블 길이 한계: 초고속 대역폭을 요구하는 4K 신호는 1.8미터만 넘어가도 오류율이 급증합니다. 반드시 인증받은 프리미엄 고속 HDMI 케이블을 사용해야 합니다.
2. EDID 충돌: 캡처보드와 모니터의 최대 지원 해상도가 다를 때(예: 모니터는 4K, 캡처보드는 1080p 지원) 소스 기기가 혼선을 겪어 블랙아웃을 유발합니다. 콘솔이나 PC 디스플레이 설정에서 교집합이 되는 해상도(예: 1080p 60Hz)로 '수동 고정'해 주는 것이 좋습니다.

4. OBS 등 소프트웨어 렌더링 파이프라인 충돌

전용 유틸리티에서는 잘 나오는데, OBS Studio나 XSplit에서만 검은 화면이 뜬다면 100% 소프트웨어 아키텍처 충돌입니다.

💡 노트북의 듀얼 GPU(Optimus) 문제

게이밍 노트북은 평소 내장 그래픽(iGPU)을, 게임 시 외장 그래픽(dGPU)을 사용합니다. 게임은 dGPU에 할당되었는데 OBS가 iGPU에서 실행되면, OBS는 게임 프레임 버퍼에 접근할 권한이 없어 검은 화면만 송출합니다.

• 해결: Windows 설정의 '그래픽' 메뉴에서 OBS 앱을 수동 추가하고, 기본 설정을 '고성능(외장 그래픽)'으로 명시적으로 변경해야 합니다.

💡 권한 상승(UAC)과 후킹 실패

OBS의 '게임 캡처'는 대상 프로세스에 훅(Hook)을 주입해 화면을 낚아채는 고성능 기술입니다. 만약 게임이 '관리자 권한'으로 실행 중인데 OBS가 '일반 권한'이라면 훅 주입이 차단됩니다.

• 해결: 항상 OBS Studio를 '관리자 권한으로 실행' 하도록 설정하세요.

💡 외부 오버레이와의 충돌 및 프라이버시 차단

• 오버레이 끄기: MSI 애프터버너, 디스코드 인게임 오버레이 등 화면에 인터페이스를 띄우는 프로그램들은 OBS와 훅 주입 경쟁을 벌여 캡처를 먹통으로 만듭니다. 스트리밍 시에는 백그라운드 모니터링 앱을 꺼주세요.

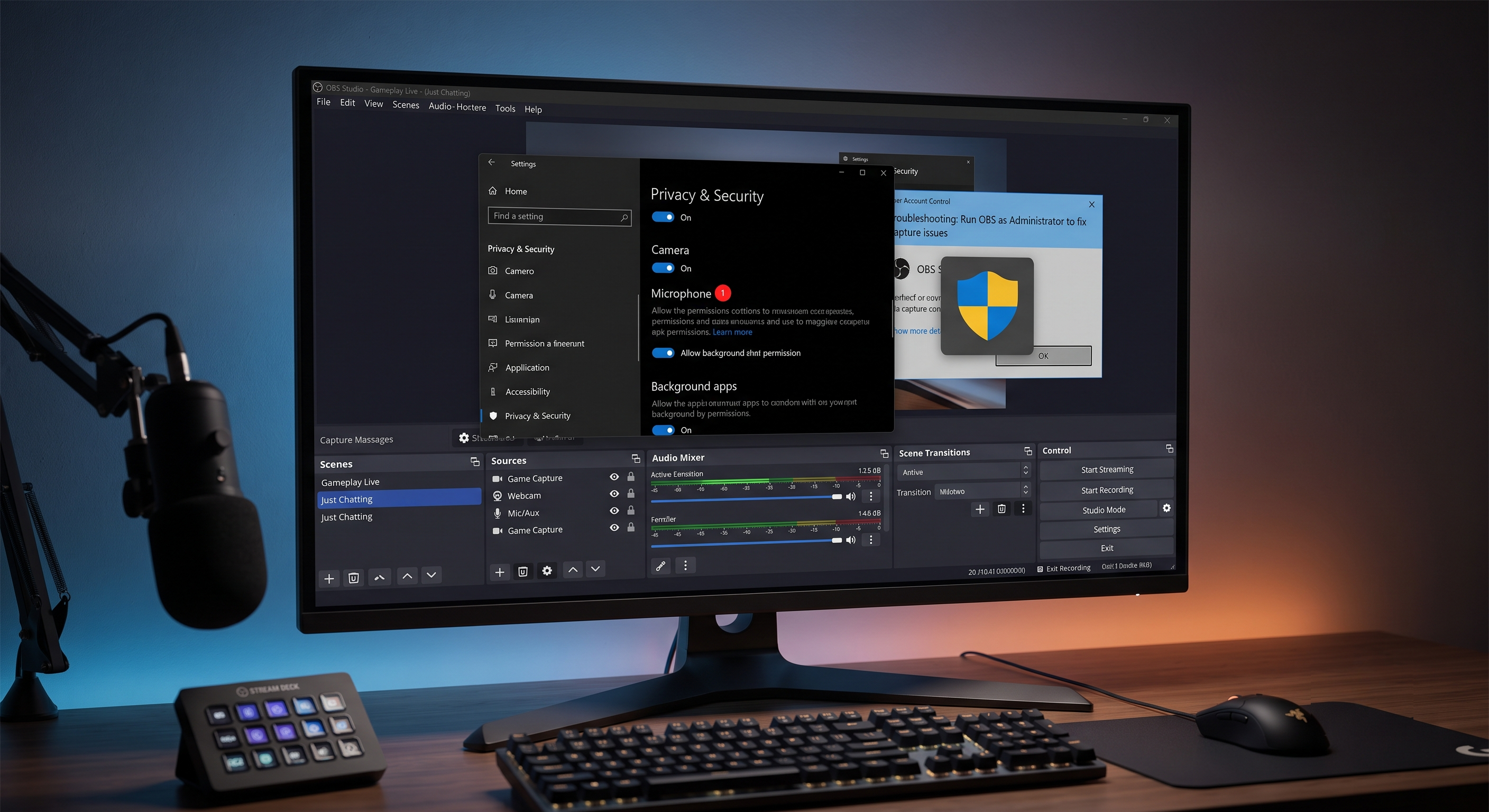

• Windows 개인정보 보호: Windows가 캡처보드를 '웹캠'으로 인식하여 개인정보 보호 정책에 의해 마이크로폰/카메라 접근을 원천 차단할 수 있습니다. Windows 설정 > 개인정보 및 보안 > 카메라 메뉴에서 '앱이 카메라에 액세스하도록 허용'이 켜져 있는지 반드시 확인하세요.

5. 사후 관리 및 시스템 유지보수

위의 모든 조치를 취해도 간헐적으로 문제가 생긴다면, 캐시 삭제와 펌웨어 초기화를 고려해 보세요.

• 캐시 초기화: OBS가 반복적인 후킹 실패로 생성한 깨진 캐시 파일을 AppData\Roaming\obs-studio 경로에서 삭제하여 깔끔한 환경을 만들어 줍니다.
• 콜드 부트(Cold Boot): 메인보드 직결형 PCIe 캡처보드는 PC 전원 플러그를 완전히 뽑고 전원 버튼을 여러 번 눌러 잔류 전력을 방전시켜 칩셋을 완전히 리셋해 주면 오류가 해결되기도 합니다.
• 오디오 샘플링 레이트 맞추기: HDMI는 영상과 음성을 함께 전송하므로, 시스템의 오디오 품질을 캡처보드 한계치(일반적으로 16-bit 44100Hz/48000Hz)로 통일하면 패킷 손실을 예방할 수 있습니다.

마치며

캡처보드의 '블랙아웃'은 단순한 기기 불량이 아니라, 고대역폭 데이터 스트림이 암호화, 버스 통신, OS 보안이라는 복잡한 장벽을 통과하다 막혀서 발생하는 현상입니다.

문제가 발생했을 때는 하드웨어 케이블(물리) ➔ HDCP 해제(저작권) ➔ USB 포트 분산(대역폭) ➔ OBS 권한 설정(소프트웨어) 순으로 차근차근 점검해 나가시길 바랍니다. 이 가이드가 여러분의 쾌적한 스트리밍 환경 구축에 도움이 되기를 바랍니다!
